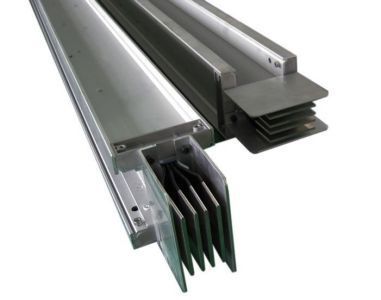

封閉母線槽單元結構有哪些。在電力輸送過程中為了避免電纜的敷設量過大，協調困難因素，采用一次性的方式將直流電源由電力機房將電能輸送到負載機房側，在機房直流供電系統中采用封閉母線槽，是一種能夠直接把電流輸送過去的電氣設備。使用之前要多母線槽的單元結構進行了解，安裝根據場合需求選擇合適的進行安裝使用。

　　封閉母線槽單元結構分為四種：

　　1.主線單元、饋線單元、接續單元和變徑單元、膨脹單元、各種折彎單元等。主線單元：主線單元分為主線單元(即無分界線)和連接單元的主線單元，具有相同電流電平的兩個主線路單元具有相同的基本結構和外部尺寸，便于連接兩條主線。

　　2.各種彎曲單元：各種彎曲單元有L型、T型、Z型和十字型四種，用于水平和垂直分布母線槽的連接和改變母線的方向。接線盒：接線盒安裝在母線槽的末端，用作安全保護，各種母線槽都有相應的接線盒。

　　3.進料單元：進料單元包括進線裝置、送料箱、中間送料裝置等。進線單元：將機組進線并進箱，形成一套完整的母線槽和電纜連接部分，進入線路單元，并可直接連接到配電柜或變壓器上，作為母線的輸入或輸出端。

　　4.分接頭單元：分接接線盒用于將電源電路與主線連接，接線盒的 大開斷電流由斷路器決定。變徑裝置：變徑裝置用于連接兩種不同額定電流母線槽的過渡段。變徑裝置的標準長度為1米。任何目前的水平是可以改變的60 ~ 5000a另一電流水平。

　　封閉母線槽應用的場所是低電壓、大電流的供配電系統，一般安裝在電氣豎井內，使用單一的中心母線系統向每層樓內供配電。在電力機房直流供電系統中安裝一架母聯屏，其功能為專用母線輸出，其柜體內不設置輸出回路，采用封閉母線槽將直流分屏與母聯屏連接，交換機房的直流列頭柜取電均引自本機房內的直流分屏。
